Анкерные устройства

Основная функция всех анкерных устройств заключается в постоянном или временном присоединения разных деталей, конструкций и подвесных систем к опоре.

В промышленном альпинизме анкерные устройства являются необходимой частью системы канатного доступа и страховочной подсистемы.
Полное описание классов анкеров содержится в тексте межгосударственного стандарта EN 795.

Как выбрать подходящее по установке и назначению анкерное устройство?

Если коротко, то все анкерные устройства делятся на устанавливаемые непосредственно в опору – это структурные анкеры классов А1 и А2 или на опору - анкеры классов B, C, D и E.

К классу A1 относятся структурные анкеры для крепления к внутренним и внешним горизонтальным, вертикальным и наклонным поверхностям из различных допустимых материалов, таких как камень, бетон, металл и другие.
По сути такие анкеры представляют собой разных размеров и диаметров  металлические болты или дюбели, которые забиваются, вкручиваются или закладываются в заранее подготовленное твёрдое основание.

То есть они надёжно удерживаются в опоре за счёт распорного механизма, или резьбы или присутствия синтетических смол и клеев.

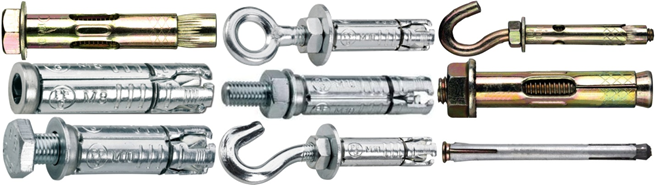

Распорные анкеры

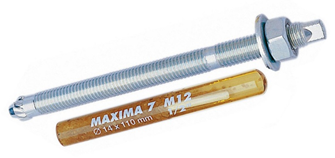

Химический анкер

Один из видов анкерного крепления непосредственно в альпинизме – это шлямбурный скальный крюк (шлямбур), который используется для организации точек страховки на скалах и в отличие от обычных скальных крючьев он забивается в сам массив в заранее сделанное отверстие. Шлямбуры также бывают распорные и клеевые.

Полная конструкция точки состоит из шлямбура  и проушины (шлямбурного уха).



Выбрать устройство класса A1

К классу A2 относятся структурные анкеры для крепления к наклонным крышам.

Выбор структурного анкера зависит от специфики выполняемых работ, конструкции и материала опоры, нагрузки и других факторов. Для работ вне помещения используются анкеры из нержавеющей стали.

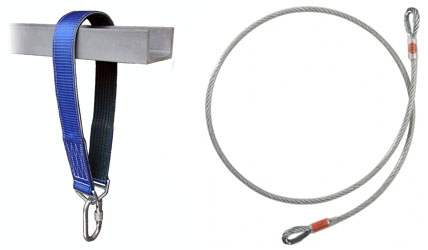

К классу В относятся текстильные и стальные анкерные стропы разной длины, балочные зажимы, перекладины и другие устройства.

Текстильные анкерные стропы представляют собой прочные, гибкие ленты из полиамида, полипропилена или полиэстера и различаются по ширине, длине и грузоподъёмности. Могут быть сплошные или незамкнутые с петлями на конца. Длина может быть постоянная и регулируемая. Используются, как для перемещения грузов, так и в системах страховки в промышленном альпинизме.

Износостойки и нетравматичны при правильном использовании.

Выбрать текстильный анкерный строп

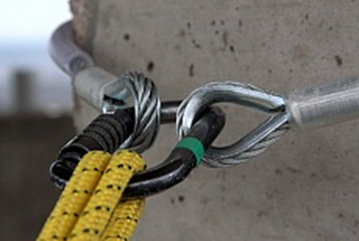

Металлическое анкерные устройства обладают большей надёжностью и подходят для работы на опорах и с грузами, имеющими острые края. Представляют собой металлический трос и соединительные петли на концах с коушем.
Используются для крепления блокирующих устройств или  мобильной анкерной линии. При наличии на опоре острых краёв применяется петля из металлического троса в ПВХ оболочке. В рабочей опоре при этом не должно быть электрического напряжения. При выборе вида стропа для перемещения грузов нужно исключить  возможность соскальзывания или смещения по конструкции.

Выбрать стальной анкерный строп

Классы С и D включат горизонтальные гибкие и жёсткие анкерные линии.

Анкерная линия – это приспособление для индивидуальной защиты при работах на высоте, которое в случае срыва специалиста удержит его. Анкерные линии могут быть горизонтальными, вертикальными и наклонными, а также гибкими и жёсткими.

Гибкая анкерная линия представляет собой стальной нержавеющий трос, синтетическую ленту или канат при необходимости с огнеупорным покрытием, который закреплён на опоре с помощью анкеров.

Выбрать гибкую анкерную линию

Жёсткая анкерная линия – это прямой или изогнутый рельс или проволочный канат, которые так же прочно прикреплены к сооружению анкерами.

Во время работы специалист передвигается вдоль анкерной линии, к которой присоединена его страховочная привязь с помощью стропа с амортизатором и карабина. При передвижении вдоль вертикальной или наклонной анкерных линий вместо карабина используется  страховочное устройство ползункового типа (улавливатель), которое блокирует движение вниз по тросу при срыве.

Так же могут использоваться СИЗ втягивающего типа и строп для позиционирования.

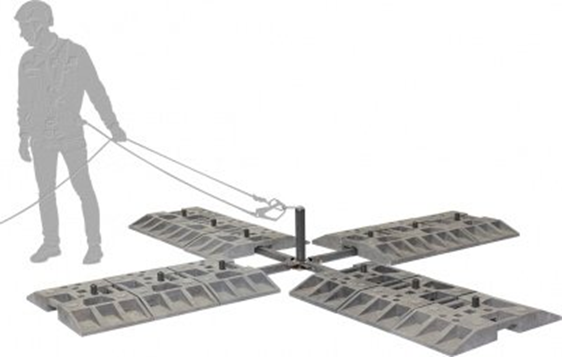

К классу E относятся анкерные устройства с противовесом для применения на горизонтальных поверхностях. При использовании такого устройства падение специалиста, страховочная привязь которого присоединена тросом или стропом с карабином к литой петле в центре противовеса, предотвращается благодаря его общей массивной конструкции,  большому весу и правильной установке.

Горизонтальная поверхность, на которой установлено устройство с противовесом должна быть сухой и необледеневшей и не должна отклоняться от горизонтали более чем на 5°.

Надёжность и безопасность использования анкерных устройств зависит от таких факторов, как – соответствие конструкции установленному для неё стандарту, качественный материал, к которым относится высоколегированная и высокопрочная сталь и качественные синтетические материалы, правильность установки в соответствующую инструкции опору и использования на ней, а также непосредственно качество самой опоры,  соблюдение требований относительно максимальной нагрузки при использовании и общей техники безопасности.
